产品简介

作为市场上智能化程度最高，具备手动电动一体化、可配备无线超大平板探测器、功能更全面、操作高效便捷的落地立柱式DR系统，联影uDR 596i可以为客户提供更优秀的临床使用体验。

1 产品概述

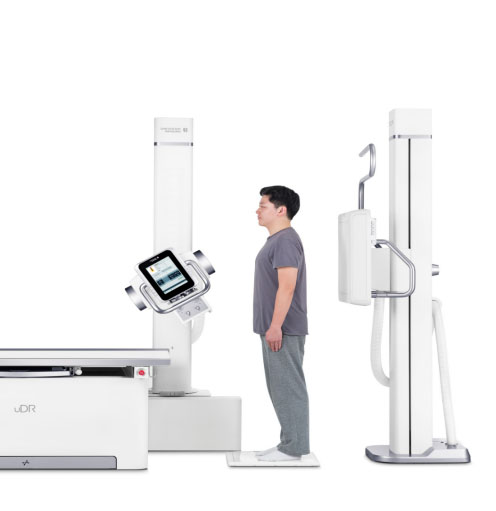

uDR 596i 数字化医用线摄影系统（以下简称DR系统）采用落地导轨式球管组件机架结构、落地式胸片架以及落地式摄影床构成。该系统由高压发生器、X射线管组件、限束器、落地导轨式球管组件支撑装置、控制台、落地式胸片架、落地式摄影床、系统控制柜、高清无线平板探测器以及图像采集系统组成。提供当今数字化医用X射线摄影领域卓越的图像质量和处理功能、方便的操作界面的全新数字化医用X射线摄影系统。

uDR 596i数字化医用X射线摄影系统充分考虑了医院X射线摄影检查的临床需要，该产品功能全面，通用于几乎所有的医疗场景，可以对人体全身各部位，如头部、胸部、腹部、四肢、骨骼、软组织进行摄影，尤其适用于病人流通量高的医疗机构作放射诊断用。

2 系统指标

2.1高压发生器及球管组件

为了提供优质的X射线，确保高清成像，uDR 596i采用65kW的高性能高压发生器及配套球管。该高压发生器具有目前国际上最领先的嵌入式模块化设计，并配有高频逆变整流技术，可输出高精度、高稳定性X射线，保证图像质量均一高清，减少重复摄影，提高患者流通量。同时，配套球管阳极热容量为300kHU，确保持久拍摄球管不过热，在保证患者流通量的同时，有效保护球管的使用寿命。

2.2落地导轨式球管组件控制装置

uDR 596i采用落地导轨式球管组件及支架控制装置， 是市场上全自动化程度最高、同时还能满足手动操作的落地立柱式DR，球管和胸片架的升降调节既可以手动控制，也可以通过电动按键来完成控制操作，让日常拍摄操作更加便捷高效。

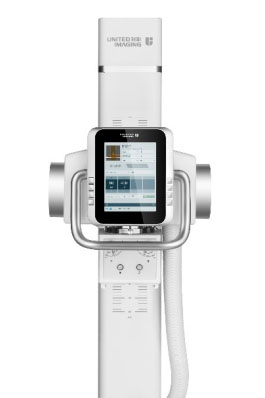

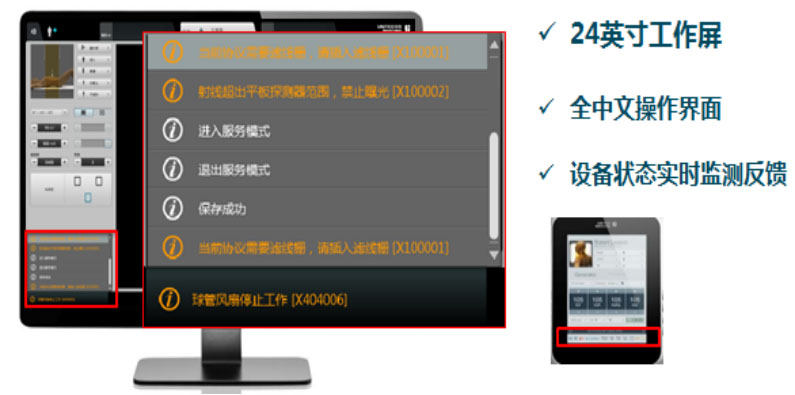

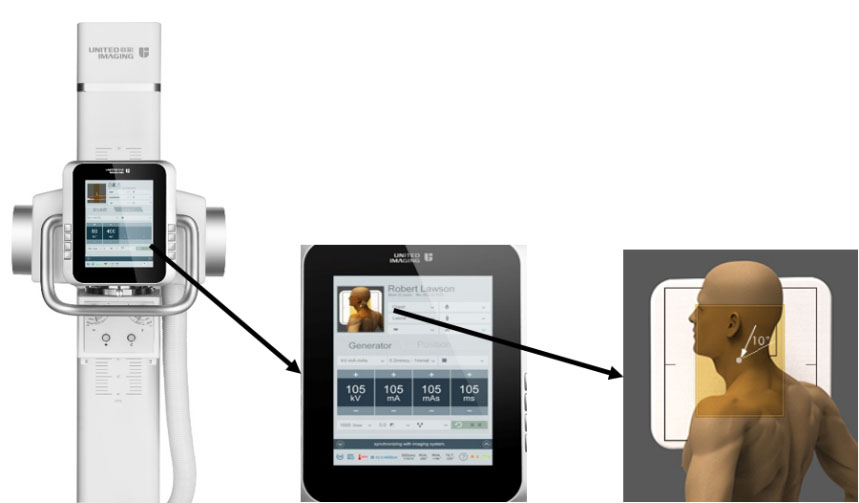

球管侧搭载了多功能近台触摸控制系统（Touchscreen User Interface，TUI），相当于近台工作站。通过该触摸屏，可完成曝光参数调整、病人信息确认、拍摄部位核对/确认/修改、病人摆位引导图示等操作，双屏（采集工作站与近台工作站）可实时同步更新，不仅可以有效提高操作人员与患者的沟通效率，可以大大缩短操作人员往返于操作间和拍摄间（进行确认或修改相关信息等操作）的距离和时间，增加了患者流通量。近台触控屏和采集工作站还可以实时监测并反馈设备状态，让设备问题或者由于操作不当导致的问题被更快发现，并被高效解决。

2.3无线数字平板探测器

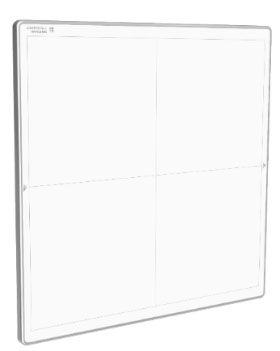

uDR 596i采用非拼接一体化的非晶硅数字平板探测器，所配备的无线平板探测器具有成像速度快、影像质量高的特点。

探测器具有以下特点：

无线平板探测器：

(1) 成像面积17英寸×17英寸，由非拼接一体化整板探测器组成，具备可移动性，可满足不同临床拍片需要；

(2) 整块平板由3072×3072个像素组成，每个像素仅仅为139微米，分辨率高达3.6lp/mm，100%填充率，均为业内的最高规格；

(3) 无线移动式平板探测器能更好地适应各种临床拍摄需求，如担架床摄影或负重位摄影等，摆位操作更加方便，在后期使用中不必考虑平板探测器电缆绕行问题、更避免了后期更换电缆的维护成本；

(4) 使用超级电容技术，支持在线充电，使用寿命更长，充电效率更高，使用更加方便。



2.4 双向跟踪随动

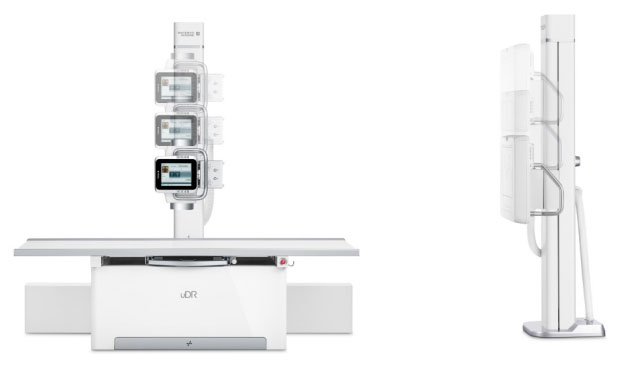

落地式胸片架支持无线数字平板探测器完成数字化X射线摄影检查，由运动控制系统、可拆卸移动式滤线栅、电离室自动曝光控制系统组成。与球管组件可在立卧位拍摄时实现跟踪随动，自动对中，跟随运动，让拍摄摆位更加便捷、快速。

根据医院的实际应用情况不同，系统提供了多种不同的设备安装方式，可以完成从立位SID=60cm到立位SID=300cm的大范围自动对中与跟踪随动功能，跟踪随动的垂直范围最大可达150cm。



2.5 固定式摄影床

固定式摄影床可以承受高达200Kg的患者，配合落地导轨式球管组件控制装置可完成卧位X射线摄影的所有临床应用。由于采用水平全方向运动和直线运动双控制系统，可以让医生自由完成摄影床床面水平全方向浮动、独立纵向直线运动和独立横向直线运动，使医生可以自由的根据患者与房间情况轻松完成患者卧位摄影检查的临床需求。同时，球管和探测器在卧位方向的双向跟踪随动功能， 极大简化了设备的摆位，满足临床大规模、高流通量的检查。

2.6 远程控制系统

布置在操作室内的远程控制系统满足医生在操作室和控制室均可以完成临床最常用的设备控制。

远程控制系统可以完成远程开关机控制、系统状态显示功能，用最可靠稳定的设计保障了设备最灵活的操作。对于具备了垂直方向电动以及对中与跟踪功能的DR系统，远程控制系统还可以控制设备完成垂直运动、自动对中，有效的降低了医生的工作强度，增加了患者摄影流通量。

2.7 图像采集系统

基于WIN7操作系统的医疗领域和工业领域专用图像采集与处理工作站在科技含量、稳定性和工作效率方面均代表了业内最高水平。图像采集与处理工作站采用了低能耗的CPU，内存高达8GB，存储硬盘1TB，既满足了医疗活动对高性能的要求，也满足了对大数据量的需求。

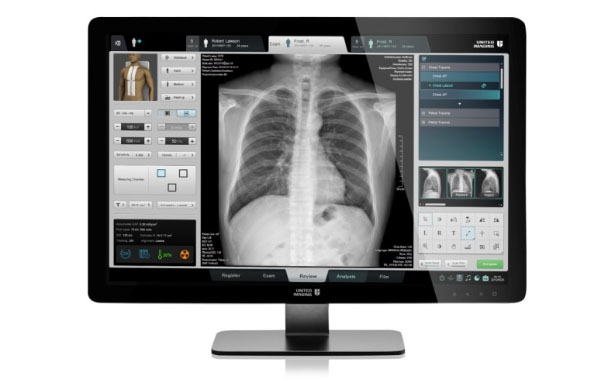

配合临床工作对图像诊断要求的提高，uDR 596i数字化医用X射线摄影系统全系列配备24英寸医疗专用IPS彩色液晶显示器，具有业内最大的成像面积、显示亮度与对比度，根据不同医院的实际需求，还可以选配医疗专用灰阶图像显示器，组成双屏图像采集与显示系统，帮助医生在摄影检查的同时，完成从图像采集、图像浏览、图像确认到图像打印的全过程，全面帮助医生完成临床诊断工作。

3 临床应用方案及图像处理技术

3.1低剂量综合控制方案

在影像获取与传输流程中，每个环节均采用了目前国际上领先的辐射剂量控制方案。高性能高压发生器、球管和探测器，即保证了影像链核心环节匹配和兼容，还可以提供高质量的X射线；仅为0.5mm铝当量的胸片盒前面板和0.7mm铝当量的摄影床面板均为业内的最高水平，保证了射线的低损传输；全面的辐射剂量监控方案，使医生和患者可以随时了解该患者每一次检查所受到的辐射剂量；基于频率分析的低剂量控制图像处理技术，提取符合噪声频率特点的图像特征并进行图像优化，实现了在满足医生临床需求下的最低辐射剂量。

3.2 图像处理功能

功能强大的图像采集与处理工作站提供了从图像采集到图像输出的完整功能：

患者管理功能：系统启动后，用户可在此界面进行患者管理；支持患者和检查的新建、修改和删除。

图像浏览及处理功能：可对图像进行浏览和后处理，包括预览，缩放、窗宽/窗位调整、标注、反色、翻转、旋转、输入文本、长度测量及校正、裁剪、选择感兴趣区域及角度测量。

DICOM相关功能：Worklist、MPPS、图像的发送和打印；满足DICOM3.0标准要求。

用户可以进行曝光剂量调整、高压参数调整、曝光等操作。
